實現功能：

1、現場法庭庭審錄音

2、分散錄音，集中遠程管理

3、數據遠程實時上傳，本地不保存

線路情況：模擬線

在目前法院案件開庭審判過程中，庭審、審判是不可缺少的一個重要環節。實現公正公開的審判可提高法院的社會公信度，也是我國法律制度完善和健全的表現。目前各級人民法院都在積極的改變傳統庭審模式，通過數字化科技法庭系統使庭審過程與科技手段緊密結合，在庭審過程中對原告、被告、證人、法官、公訴人、證據展示畫面進行實時采編錄像和網絡直播，滿足庭審音像資料存檔、遠程觀摩和領導在線監督的需求，體現了“陽光審判”公開、透明的原則，同時也提升了庭審效率。

目前法院庭審工作主要面臨以下五個問題：

一是如何對庭審質證過程中多樣化的證據進行便捷快速的展示；

二是如何保證庭審筆錄的正確性和完整性，實現筆錄內容反復查證；

三是如何實現庭審過程的真實再現；

四是如何滿足法院遠程審判、異地舉證的業務需求；

五是如何滿足社會公眾對庭審公開、公正的要求。

雨燕電子依托多年的音頻采集經驗，為您帶來全新的設計理念和先進的技術支持，以及完備穩定的實現方案。

一、 STLAN數字錄音解決方案

1、 硬件連接方式

在每一個法庭現場放置一個拾音器（吸頂安裝或者桌面安裝），從機房布2芯RVVP音頻專用線纜，連接拾音器的對應線纜，機房這頭連接STLAN網絡型數字錄音設備的音頻輸入接口，從機房布2芯電源線纜或者就近取電。通常采用集中供電方式，一個合適的電源可以同時給數個監控拾音器供電。安裝軟件，并且進行配置。

2、 方案示意圖

按照?qǐng)D一方式將STLAN物理連線連接好，錄音時，STLAN將數據實時傳輸至錄音服務器，錄音服務器用來運行錄音程序、管理錄音數據。客戶端(web軟件為選件，需要另外收費)可以通過連接局域網的計算機對監控各通道的情況，也可以查詢錄音數據，聽取、下載錄音文件。

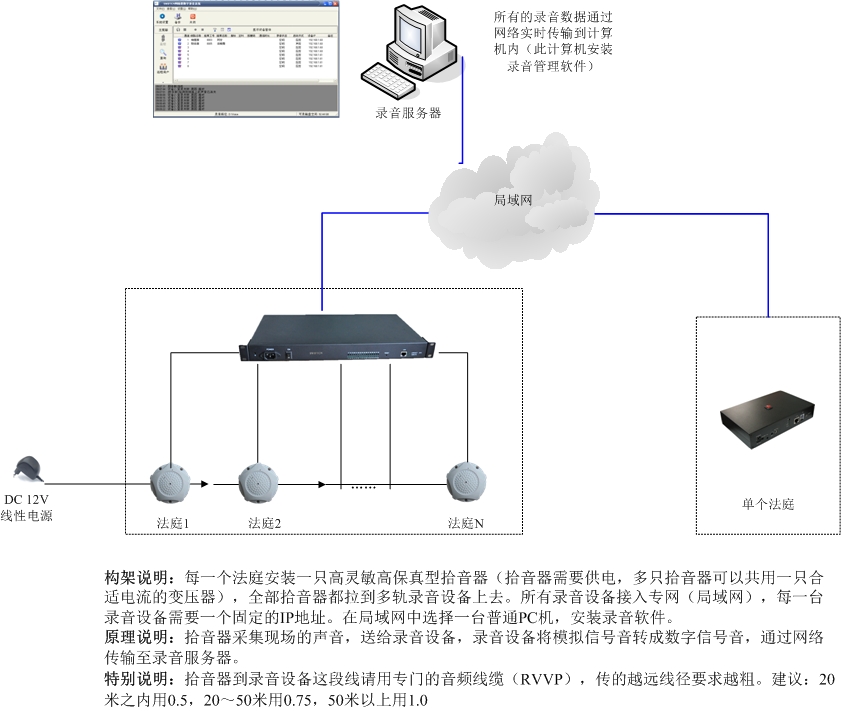

圖一：網絡構架示意圖

多個相鄰法庭可以使用一臺多軌錄音設備鏈接多只拾音器（每個法庭一只拾音器），單個獨立法庭可以采用單路的STLAN錄音設備，既可以連接一只拾音器，也可以采用101系列的錄音設備，它們內置了高靈敏麥克風，可以直接擺于桌面實現錄音，無需其它設備。

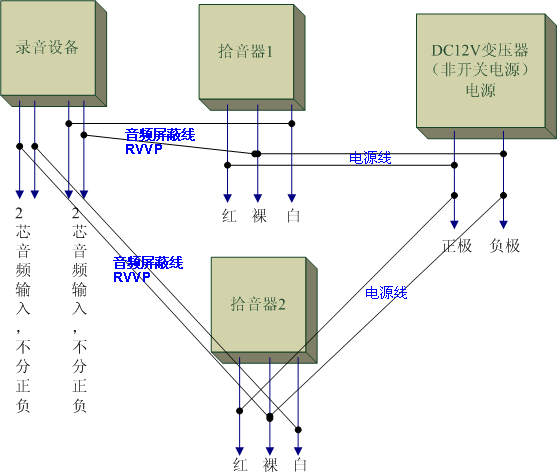

圖二：STLAN錄音設備與拾音器連線示意圖

3、 分散式錄音，集中式管理

STLAN采用網絡嵌入式設計，系統安裝簡便、架構靈活。錄音數據通過IP網絡可直接傳輸?shù)街行姆?wù)器，中心服務器只需要安裝STLAN Server錄音管理軟件，便可實現對所有的錄音、監控。各個分支機構（錄音點）只需安裝一臺或多臺STLAN即可。將STLAN連接到網絡，所有錄音數據將透過現在有IP網絡傳輸?shù)街行姆?wù)器上。

4、 STLAN系統優勢

a. 全網絡架構，無需拆機箱，安裝方便，一根網線輕松完成。

b. 數據控制中心只需安裝一臺PC服務器，投資小，管理簡單。

c. 易維護。STLAN內部無機械運轉部件，因此故障率低。支持遠程參數設置。

d. 語音品質高。高阻抗設計，既不影響通話質量也無任何雜音，保證錄音音質的高清晰。

e. 網絡檢測網絡通斷情況，網絡恢復設備可自動連接錄音服務器。

f. 錄音數據集中存儲。保障數據的可管理性，安全性。

g. 系統設置、錄音查詢便利。基于WEB界面，支持遠程設置，系統可設置多臺放音終端，具有聲卡的計算機或筆記本電腦都可以作為放音終端，無需特殊硬件，客戶端無需安裝任何特殊軟件。只要在IE地址欄輸入錄音服務器IP地址，放音終端即可對所有電話按錄音時間、電話號碼等信息進行查聽。

h. 快速升級。只要升級錄音服務器的程序即可，所有查詢終端無需作任何特殊操作。

5、 方案的特性

a、清晰采集每一個庭審現場的對話，音質圓潤清晰；

b、集中管理，所有音源實時傳輸至同一臺計算機內，實時生成音頻文件，便于集中訪問、管理；

c、STLAN錄音設備提供多種型號，可以與多種款式的拾音器兼容。

 6、混音的特殊需求

如果法庭空間較大，而又沒有設置麥克風和調音臺，那么采用一個拾音器將難以覆蓋整個庭審現場，若是用多個拾音器作為獨立音頻輸出，同一個現場生成了獨立的多個文件，不便查聽錄音內容。

雨燕可以根據客戶的需求對錄音設備進行改制，將多個錄音通道混成一路輸出。比如在審判坐席，以及原、被告坐席上方分別安裝一個拾音器，再將三個拾音器接入經過混音改制的三個錄音通道，但最終生成的只有一個包含了三個拾音器采集的錄音文件。有效解決了上述的難題。

二、 STLAN程序界面

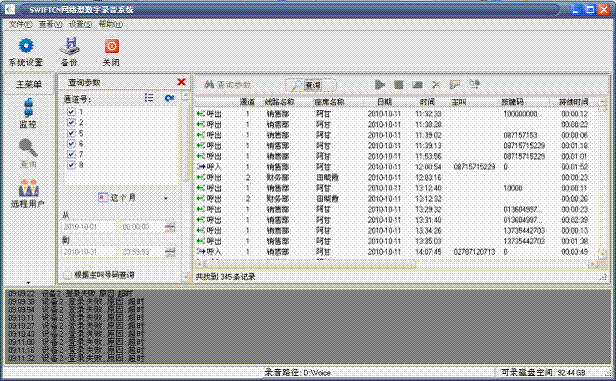

主界面：

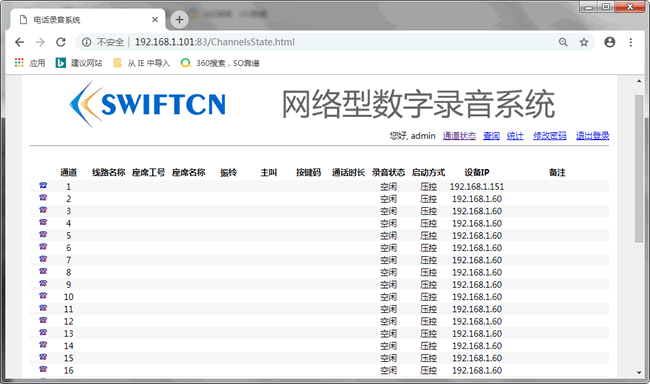

錄音查詢界面：

STLAN具有強大的網絡傳輸能力以及與標準WAV語音格式兼容，使得進行系統監聽與語音記錄查詢 /播放不再限于本地，而可以是網絡任意一端點，大幅提升系統使用的方便性。

三、硬件規格：

注：規格若有變動，恕不另行通知

四、 用戶使用環境的要求

1． 主機最低要求：1.5GHZ CPU 主頻，1GB 內存，至少一塊網卡。1個專門的磁盤驅動器用來錄音，每小時每個通道占用7M容量。

2． 操作系統：Windows XP、Windows 7 (32位)、Windows 2003 Server

3． 分支機構與數據控制中心的IP網絡可用帶寬應不低于200kbps。

4． 保持IP網絡穩定連接。
